Digitalisation Bachmann regulateur de Ballast DCC Ready

Nous adressons nos sincères remerciements à M. Jean-Pierre Desvallées pour la rédaction de l'article et pour les photos qui accompagnent ce guide.

Digitalisation du Ballasteur Bachmann DCC Ready

Cette page décrit une opération pour digitaliser une locomotive régulateur de Ballast de marque Bachmann avec tout type de décodeur.
Ce modèle est prévu pour être digitalisé mais il faut tout de même être minitieux et savoir souder.

cliquez sur les images pour les agrandir

Etape 1

Tout d'abprd, écarter la carrosserie côté moteur du ballasteur.
Il suffit d'insérer une carte de type bancaire de chaque côté.
L'ensemble boggie/moteur se dégage sans difficulté.
Attention aux tiges laiton fines qui permettent le contact entre les boggies. Il faut faire attention de ne pas dessouder les lamelles prises de courant de la carte.

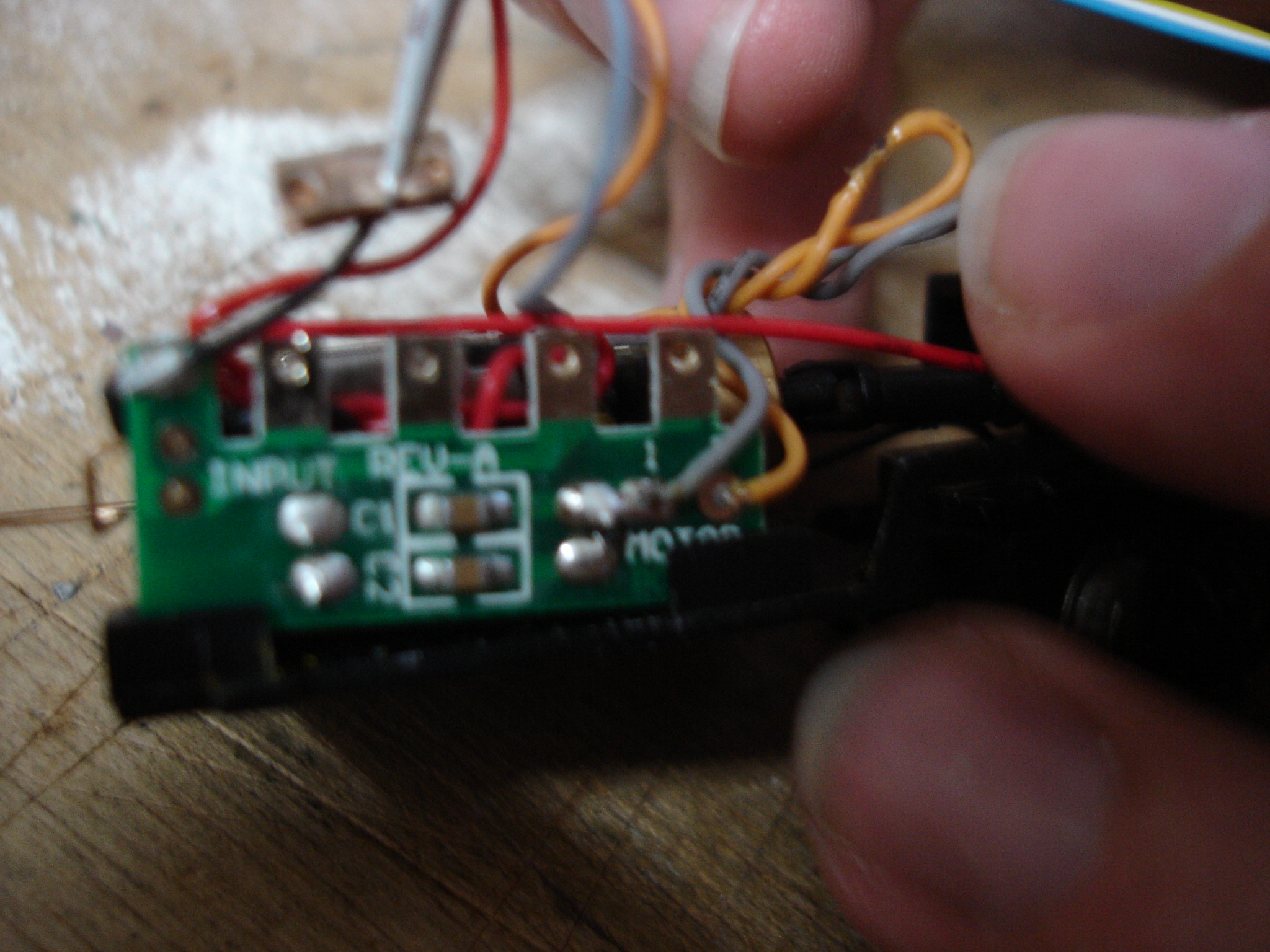

Étape 1:

Enlever les deux shuntes en laiton sur la platine carte mère.
Couper les fils du décodeur à souder pour garder la moitié de leur longueur environ.

Etape 2

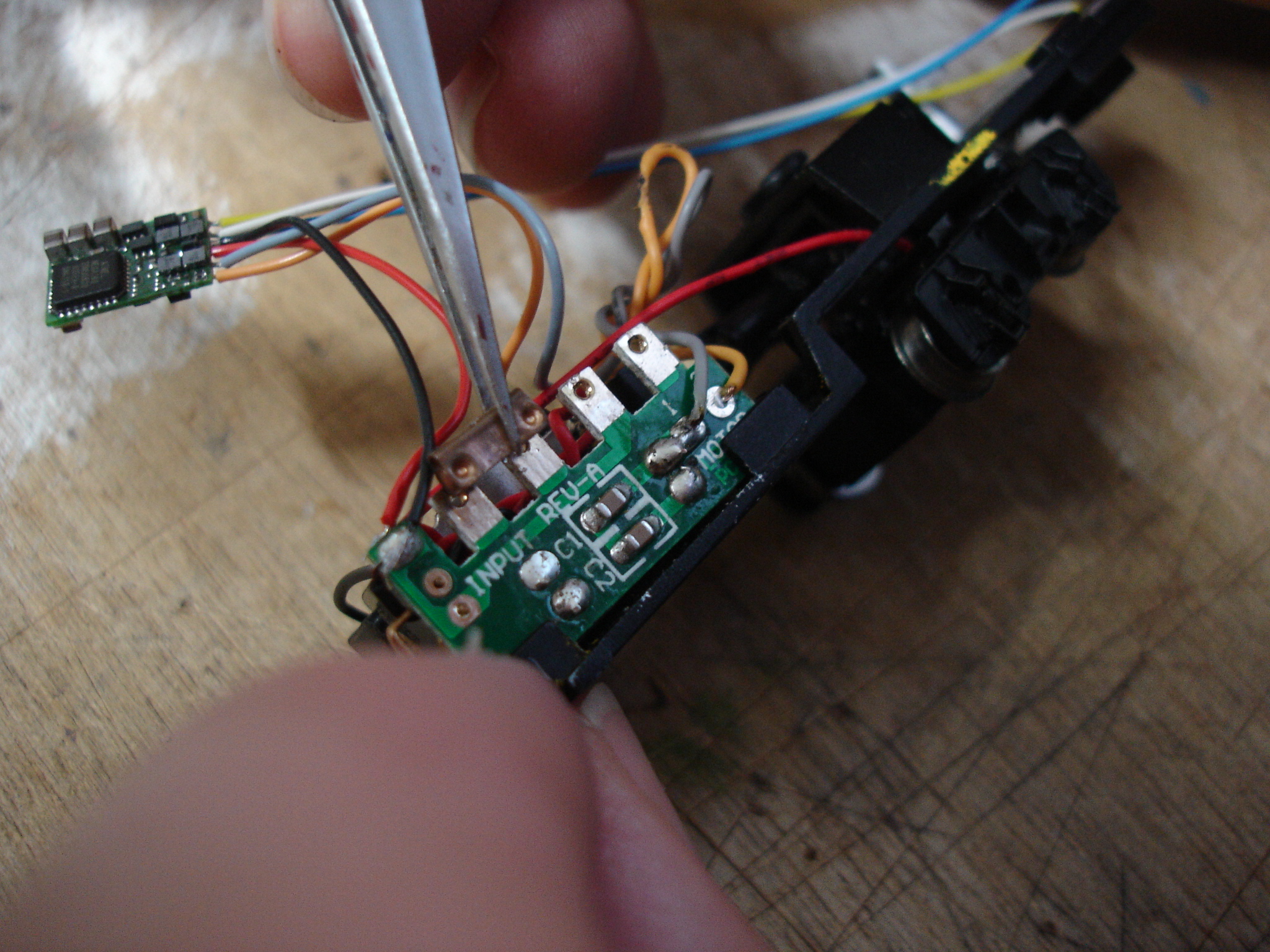

Étape 2:

Souder les fils du décodeur qui correspondent au moteur (rouge et noir) et aux prises de courant (orange et bleu).

Etape 3

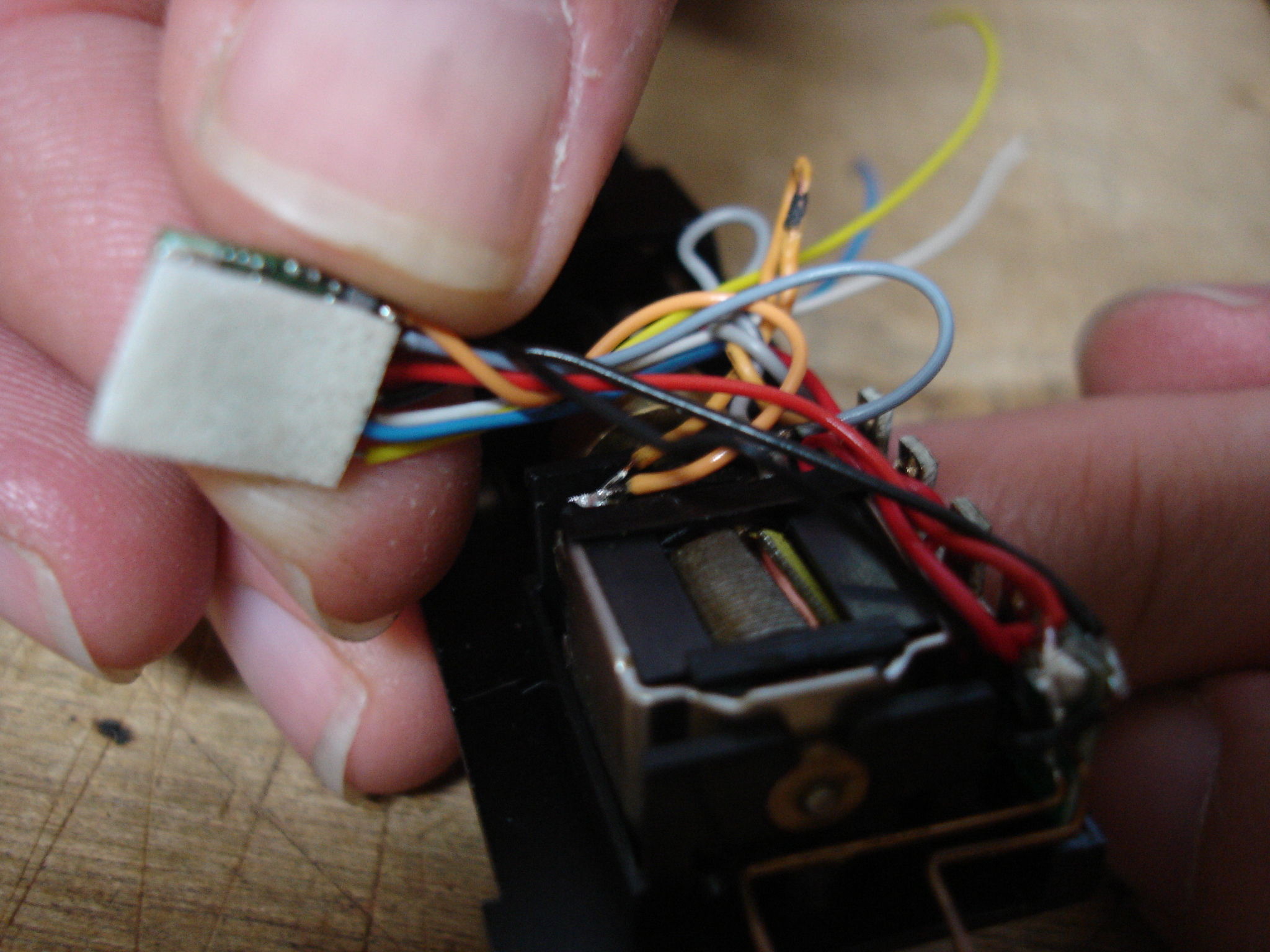

Étape 3:

Placer un petit bout de papier collant double face sur le décodeur et appliquer l'autre face sur le coté plastique opposé à la carte  mère.

Préférer un décodeur digitrax isolé d'origine pour éviter le collant double face.

Etape 4

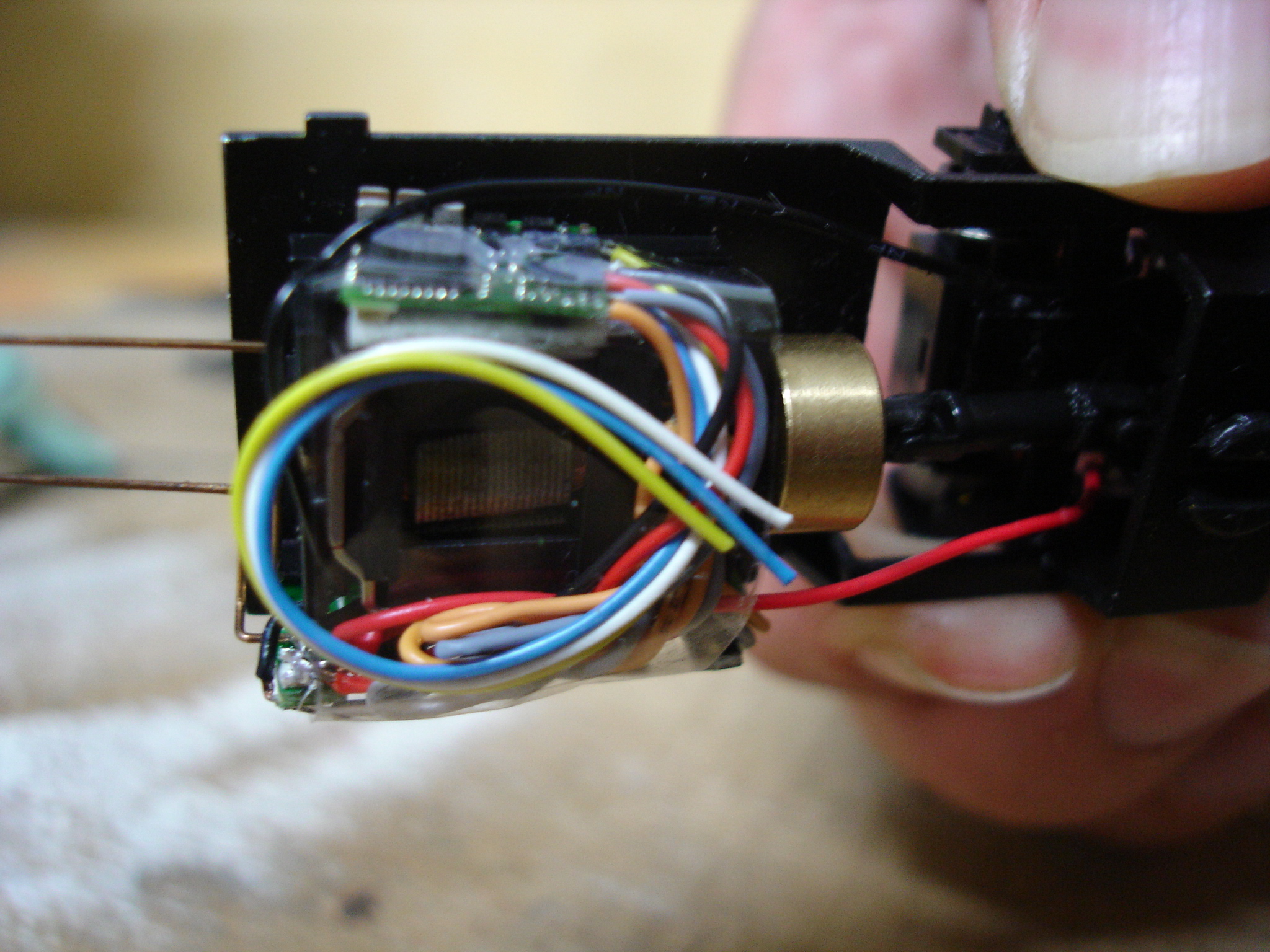

Étape 4:

Enrouler les fils restants sur le dessus et les maintenir avec un petit bout de scotch.
Voilà qui est fait. Procéder à un essai.

Et c'est super de douceur et de ralenti

On peut installer une LED à l'intérieur de la grande cabine avec le système d'allumage avec ILS et des piles bouton.
Il suffit de ne garder qu'une seule LED sur les deux en coupant le fil existant et l'éclairage est parfaitement suffisant et réaliste avec l'ampoule jaune.
